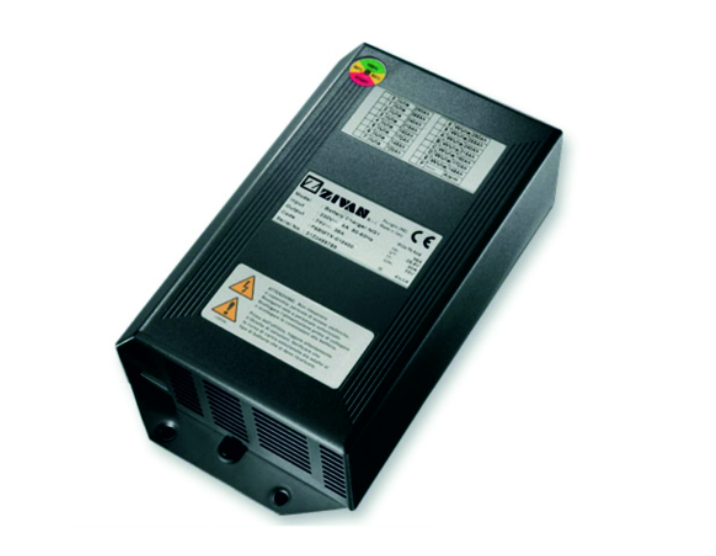

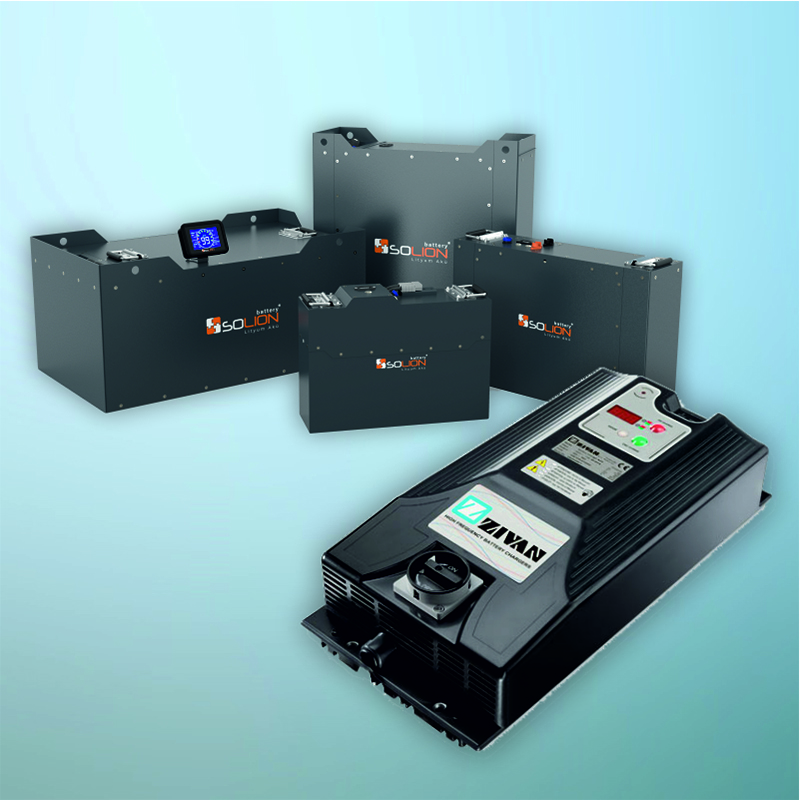

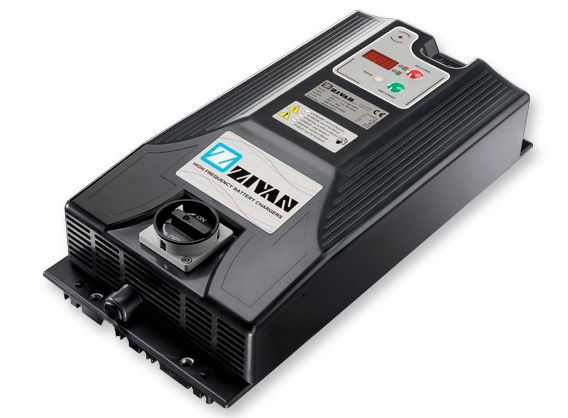

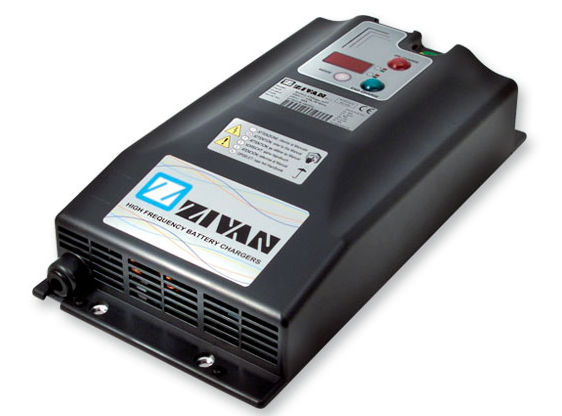

YÜKSEK FREKANSLI (HF) AKÜ ŞARJ CİHAZLARI 48V Lityum Akü Şarj Cihazları

YÜKSEK FREKANSLI (HF) AKÜ ŞARJ CİHAZLARI

48V Lityum Akü Şarj Cihazları

Solion Battery, yüksek frekans şarj cihazlarının patent sahibi İtalyan üretici Zivan S.r.l.'nin Türkiye Satış Mümessilidir.

Olağanüstü Şarj Kalitesi

Enerji Faturalarındaki Şarj Maliyetlerinde %15'e Varan Tasarruf

Ağırlık ve Boyut Yaklaşık 10 Kat Azalmıştır.

MODEL	VOLTAJ	ŞARJ AKIMI	BESLEME VOLTAJI
NG1	48V	22Ah	220V
NG3	48V	45Ah	220V
NG3	48V	60Ah	220V
NG5	48V	95Ah	380V
NG7	48V	120Ah	380V
NG9	48V	145Ah	380V
NG9+	48V	160Ah	380V

CAN haberleşmeli versiyonlar mevcuttur. (Opsiyonel)

Çıkış Kısa Devre Koruması (Sigorta)
Besleme Voltajı	230 / 380VAC ± %10
Besleme Frekansı	50 - 60 Hz
Verimlilik	> %85
Minimum Güç Emilimi	< 5W
Akü Tarafından Emilen Akım	< 0,2 mA
Çalışma Sıcaklığı	- 20 ile + 50 °C
Ters Polarite Koruması (Sigorta)
Şarj Eğrisi	Programlanabilir
Çikış Geriliminde Doğruluk	± %0,5
Akustik Alarm
Ana Varlık ve Şarj Sonu Yardımcı Kontakları
Soğutma	Cebri
Kasa	Metal Taban, Kendi Kendine Sönebilen ABS Kapak
Muhafaza Sınıfı	IP20
73/23/EEC Sayılı Alçak Gerilim Direktifi ve 89/336/EEC Sayılı EMC Direktifi ve Bunların Aşağıdaki Değişiklikleri

Ayrıntılar için Bilgi Alınız.
